FPGA-RISCV内核入门3

FPGA-RISCV内核入门3

接下来我们就开始正式的设计RISCV cpu了

之前说了

我们所设计的rv32i内核使用五级流水线

所以我们来了解下cpu流水线的设计方法

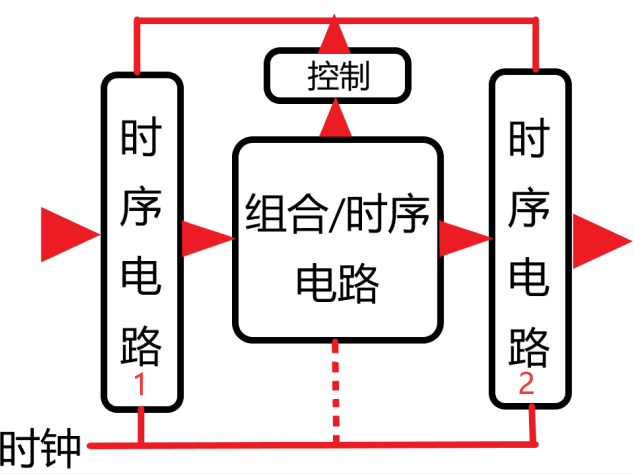

这是一个最简单的流水线模型

中间的可以是组合电路或者时序电路

第一个时序电路在上升沿时读取上一层电路的输出

经过中间组合/时序电路的计算后输出到第二个时序电路

在第二个上升沿来时,第二个时序电路读取中间输出,第一个时序电路读取上层输出

如此往复。

假如中间的运算要花费多个周期,还需要将流水线暂停

多个这样的单元组成就构成了基本的流水线

对于cpu内核也是一样

即将一条指令拆分成多个步骤,然后交给流水线执行

可以确保每条指令的执行时间为1个周期,同时大大提高了时序

对于五级流水线内核:取指,译码,执行,访存,写回

取指段是时序逻辑

译码段是组合逻辑

执行段可以是组合或时序逻辑

访存是时序逻辑

写回是组合逻辑

要将每一层连接起来就要靠上图基本流水线的1级时序和2级时序电路,也可以称之为连接段

下面是取指段到译码段的连接段

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
//取指与译码模块之间的隔离模块
module IF_ID (
input wire i_clk,
input wire i_rst_n,

//流水线暂停
input wire i_pipe_stop,
//流水线冲刷
input wire i_pipe_flush,



//上级输入的指令地址
input wire[31:0] i_iaddr,
//ibus输出的指令数据,
input wire[31:0] i_idata,


//传递给下级的指令地址
output reg[31:0] o_iaddr,
//输出的指令数据
output reg[31:0] o_idata

);
wire en = (~i_pipe_stop | i_pipe_flush);

initial begin
o_iaddr<=0;
o_idata<=0;
end
always @(posedge i_clk or negedge i_rst_n) begin
if(i_rst_n == `rst)begin
o_iaddr <= 32'b0;
o_idata <= `inst_nop;
end
else if(en == `en)begin

o_iaddr <= (i_pipe_flush == `en) ? 32'h0 : i_iaddr;
o_idata <= (i_pipe_flush == `en) ? `inst_nop : i_idata;

end
end


endmodule

下一节我们将会来了解下简单的取指过程
