使用FPGA设计的入门级基于riscv指令集的soc

ritter-soc是我大二时期在安路EG4s平台上设计的一款基于rv32im指令集的soc
可运行基本的程序，和coremark跑分

ritter-soc说明

介绍

ritter-soc信息

ritter-soc是我从大一时期到大二时期花了半年时间自研出来的基于riscv指令集的处理器
里面包括ritter-core以及总线和外设
所有设计均采用verilog设计
该项目使用sipeed公司的tang premier FPGA开发板上开发
目前ritter-soc支持完整的riscv32IM指令集
并在此基础上添加了简易的浮点加速单元(FPU)
能够运行完整复杂的程序

ritter-soc架构图 (仅作参考)

ritter-soc工作状态

工作频率:84MHZ
外设:一个串口,一个计数器 (以后会慢慢更新)

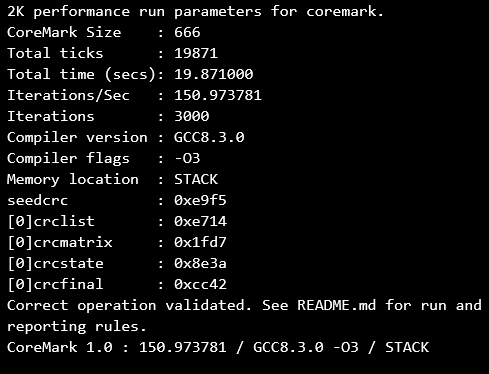

coremark跑分:

使用说明

使用安路(anlogic)公司提供的FPGA开发软件(TD，可在sipeed公司wiki中寻找)
打开project文件夹下的work-ritter_soc1.0.al文件(TD工程文件)
即可打开ritter-soc的工程项目

烧录程序

详细请见isa目录下的说明

注意事项

编译项目之前记得更改如下几个文件
1.project/al_ip/bram_itcm.v:更改bram填充文件地址”INIT_FILE”
2.查看defines.v和config.v，根据需要修改宏定义
3.在进行仿真时,注意需要导入安路的硬件仿真库(位于TD软件安装目录下的sim_release)

更新日志

22/5/31:工作时钟频率调整为80Mhz,添加额外的串口和gpio外设,还有PWM输出,添加bootloader固件，可实现串口烧录程序,
详细见isa/文件夹下
22/3/3: 优化了指令执行时序,版本改为v1.3
22/2/25:ritter-soc 1.0发布
21/7/24:ritter-core 0.1发布(不推荐使用)
